       智慧建筑集成管理平台（IBMS）是一种高度集成的系统，通过统一的管理平台实现对建筑物内各种设施设备的自动化、信息化和智能化管理。IBMS的系统架构通常包括四个层次：设备感知层、网络连接层、平台管理层和业务应用层。其中，设备感知层是整个系统的基石，负责实现建筑内部所有设施设备的全面感知和数据采集。

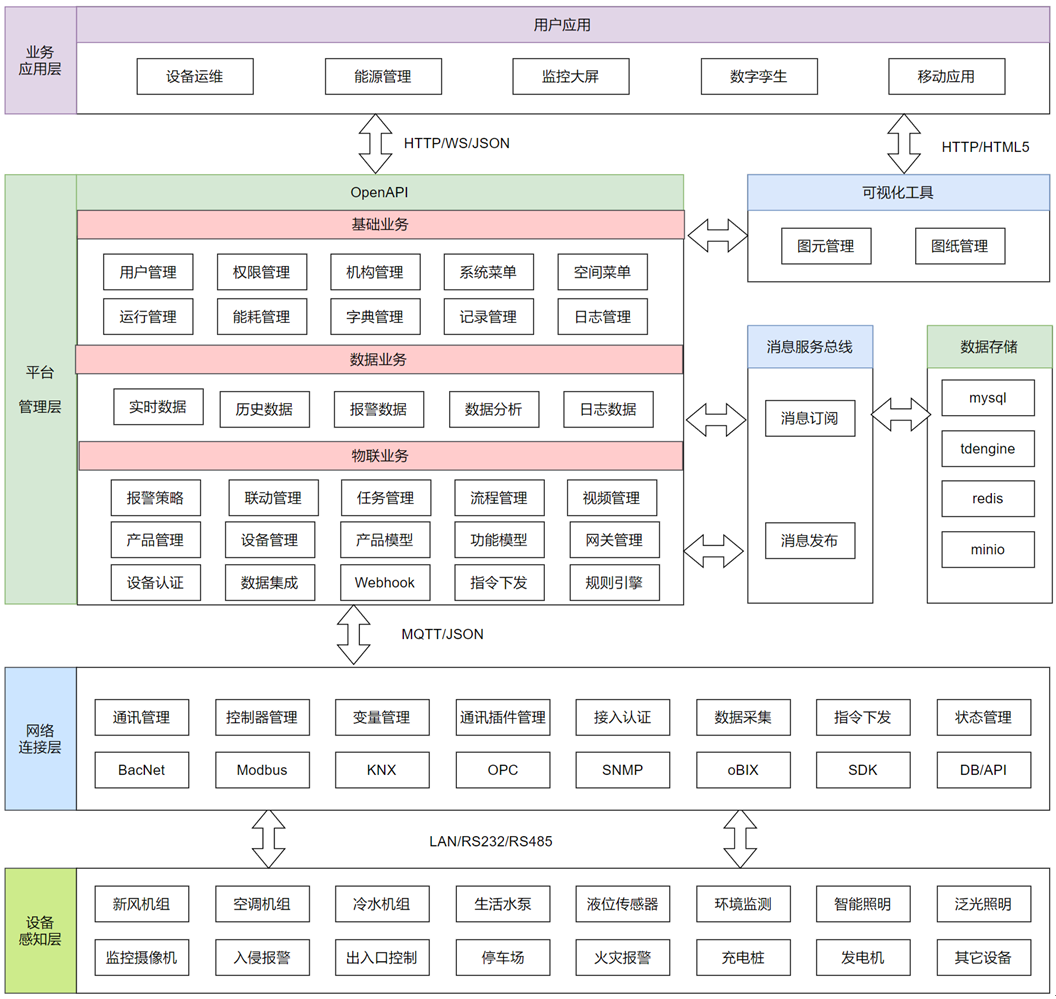

(古河IBMS系统架构图)

一、设备感知层的核心作用

       设备感知层是智慧建筑的“感官系统”，通过广泛部署的传感器和设备，将建筑内的各类数据转化为可供分析和决策的信息。它为平台的智能化运行提供数据支撑，确保IBMS能够实时监测建筑状态并做出智能响应。

二、设备感知层的设备种类及功能

（一）空调系统

• 功能：用于室内温度、湿度的调控，提供舒适的环境。
• 设备：新风机组、风机盘管、冷热源设备等。
• 数据采集：温度、湿度、设备运行状态等。

（二）照明系统

• 功能：实现建筑区域的灯光控制，根据人员活动和光照强度自动调节。
• 设备：智能灯具、光照传感器、红外传感器等。
• 数据采集：光照强度、人员活动状态等。

（三）安防系统

• 功能：保障建筑安全，防止非法入侵。
• 设备：监控摄像头、入侵报警设备、门禁系统等。
• 数据采集：人员出入记录、视频流数据、报警信号等。

（四）消防系统

• 功能：提供火灾预警和应急响应。
• 设备：烟雾探测器、温感设备、手动报警按钮等。
• 数据采集：烟雾浓度、温度变化、报警状态等。

（五）电梯监控

• 功能：监控电梯运行状态，保障乘客安全。
• 设备：电梯运行状态传感器、故障检测模块等。
• 数据采集：电梯运行方向、开关门状态、故障信息等。

（六）能源管理设备

• 功能：实时监测建筑能耗，优化能源使用。
• 设备：水电表、热量表、能耗计量设备等。
• 数据采集：实时能耗数据、设备运行时间等。

（七）环境监测传感器

• 功能：监测建筑内部环境质量。
• 设备：温湿度传感器、CO₂传感器、PM₂.₅传感器等。
• 数据采集：温度、湿度、空气质量等。

（八）停车系统及道闸设备

• 功能：管理车辆出入和车位状态。
• 设备：车牌识别摄像头、道闸、车位传感器等。
• 数据采集：车辆出入记录、车位占用状态等。

三、通信协议与数据采集方式

       设备感知层通过多种通信协议实现对设备的统一连接和管理，具体协议包括：

     1.LAN/RS232/RS485

• 特点：适用于传统设备的低速数据采集，适合稳定的有线连接场景。
• 应用：连接各类传感器和控制设备。

     2.BACnet/Modbus/KNX

• 特点：标准化协议，确保不同品牌设备的互联互通。
• 应用：广泛用于楼宇自动化系统。

     3.oBIX/OPC

• 特点：提供开放性和扩展性，适用于工业设备的数据传输。
• 应用：连接工业自动化设备。

     4.SNMP

• 特点：适用于网络设备的状态监控与管理。
• 应用：监控网络交换机、路由器等设备。

       设备感知层的数据采集主要依赖于传感器和控制设备，如红外传感器、流量计、摄像头等。通过对这些设备的统一管理，设备感知层能够提供实时、精准的建筑状态信息。

四、数据处理与初级分析

       设备感知层不仅负责数据采集，还提供基础的数据处理功能，确保数据的准确性和可用性：

      （一）实时监测

设备感知层将采集的原始数据传递至网络连接层，同时进行初级数据处理，如过滤异常数据、去噪和数据聚合。

     （二）数据存储

通过边缘设备对关键数据进行缓存，保障在网络中断情况下的业务连续性。

     （三）指令执行

       设备感知层还具备指令下发模块，能够根据平台管理层的指令对设备进行操作控制，如开关灯、调节温度等。

       设备感知层是智慧建筑集成管理平台（IBMS）的核心基础，通过多种设备和传感器实现对建筑内部的全面感知和数据采集。它不仅为IBMS提供了丰富的数据支持，还通过初级数据处理和指令执行功能，确保系统的高效运行。随着技术的不断进步，设备感知层将在智慧建筑的智能化管理中发挥越来越重要的作用。
