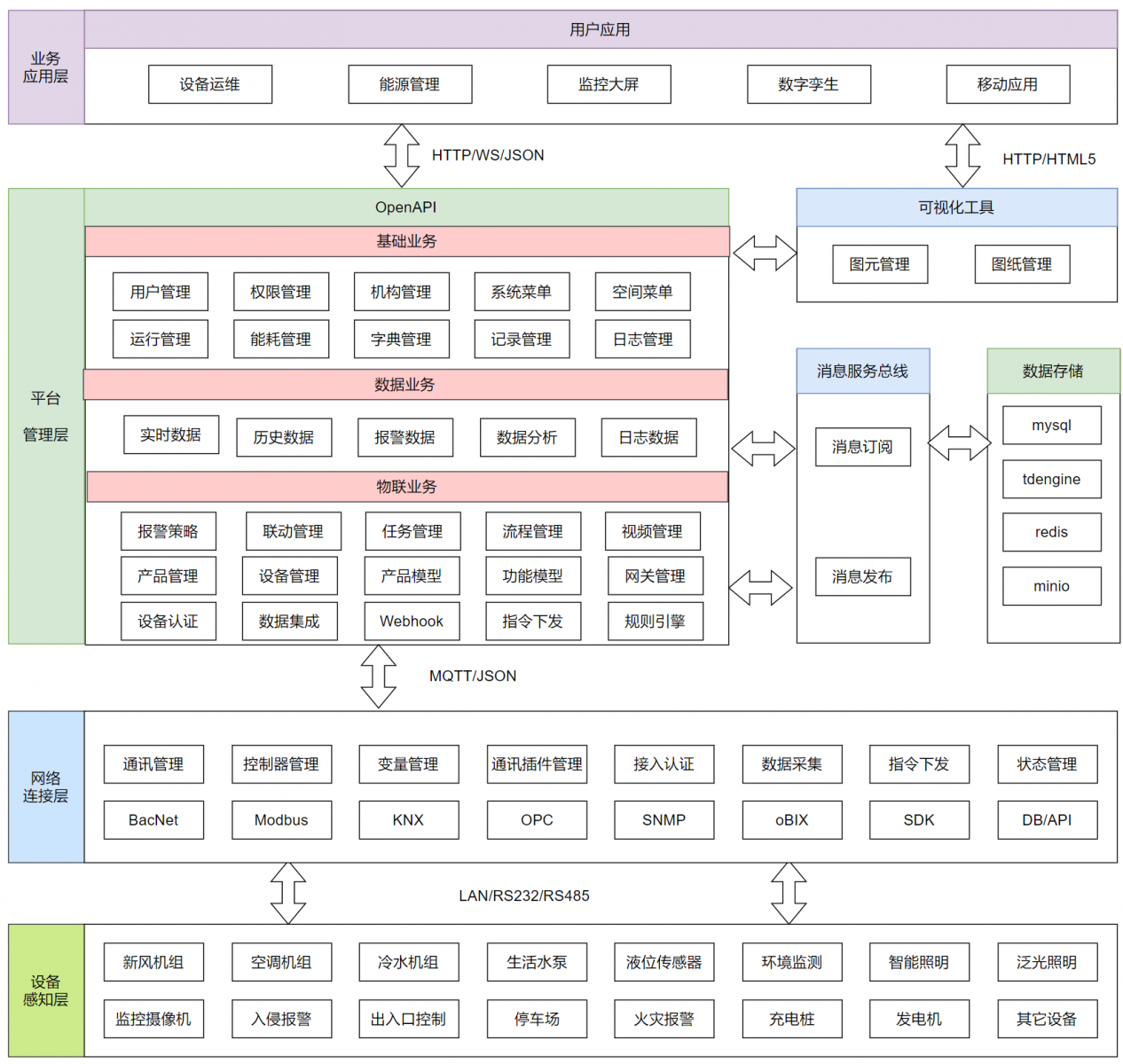

1、系统架构图

  智慧建筑集成管理平台（IBMS）是一种高度集成的系统，它通过统一的管理平台，实现对建筑物内各种设施设备的自动化、信息化、智能化管理。IBMS的系统架构通常包括四个层次：设备感知层、网络连接层、平台管理层和业务应用层。

设备感知层：作为IBMS的基础，主要包括建筑物内的各种设施设备，如空调系统、照明系统、安防系统、消防系统、电梯系统等。这些设备通过LAN、RS232、RS485等通信协议与控制层进行数据交换。

网络连接层：负责对设备层进行数据采集、监控和控制。通常采用集散控制系统（DCS）或楼宇自动化系统（BAS）实现，通过传感器、执行器等设备收集设备层的数据，并进行实时监控和控制，确保设备的正常运行。

平台管理层：是IBMS的核心，它通过对网络连接层采集的数据进行集中处理、分析和优化，实现对整个建筑物的智能化管理。管理层通过提供直观、易用的用户界面，使管理人员能够轻松地对建筑内的各种设备进行监控和管理，同时支持数据的深度分析和决策支持，为建筑运营方提供科学的决策依据。

业务应用层：是IBMS与用户直接交互的界面，它将平台管理层的功能和数据转化为具体的应用服务。业务应用层包括设备运维、能源管理、监控大屏、数字孪生、移动应用等。这些应用通过HTTP/WS/JSON接口与平台管理层进行交互，为用户提供定制化的服务和操作界面。

   2、主要功能模块技术说明

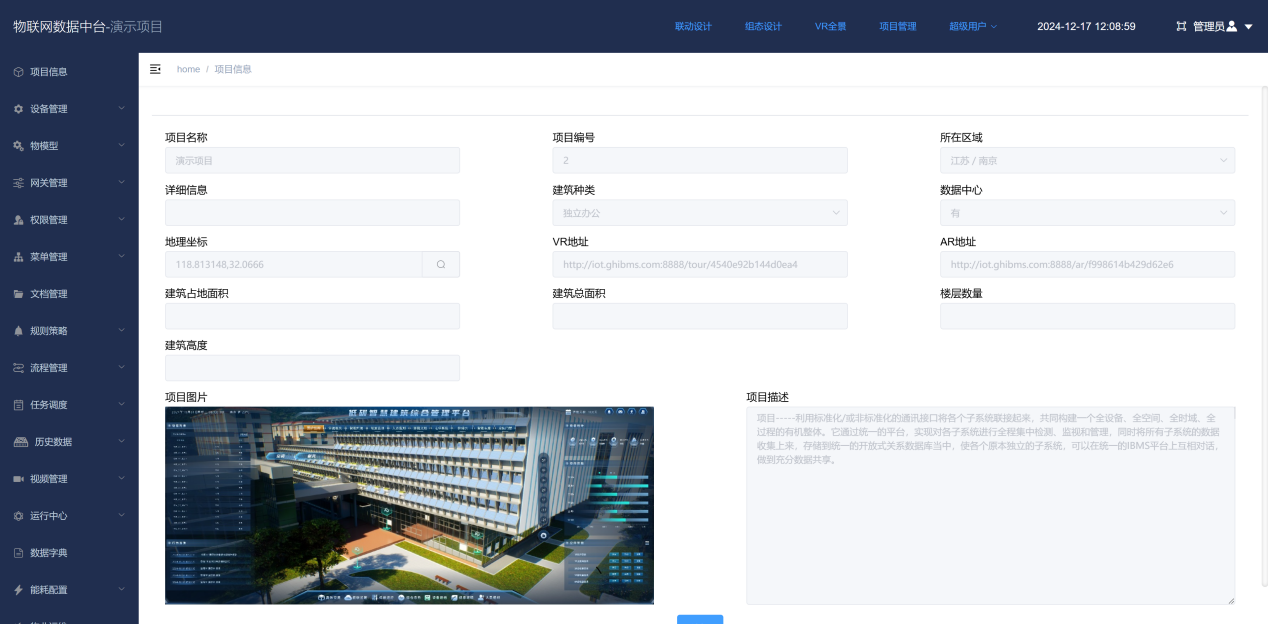

   1）物联网数据中台

物联网数据中台是平台管理台的实现，主要功能包括设备数据模型的统一抽象和规范、多元异构数据的接入支持、数据源的标识规范、多源异构下行指令的支持，提供设备连接、数据采集、远程配置等功能。中台通过API接口为物联网应用提供实时数据推送和历史数据提取，具备数据接入、处理和开放能力，适用于智慧建筑领域。

系统采用Spring Cloud微服务架构，前后端分离技术，支持公有云、私有云、容器化部署，采用B/S三层应用体系结构，满足RESTful设计风格和开发方式。微服务集合由2个基础系统微服务和13个功能引擎微服务组成,提供从物理域数据采集到信息域数据处理等一系列的服务。

系统具有配置中心及注册中心，实现动态服务发现与服务调用，集成健康检查/熔断器/故障转移与恢复升级，实现服务访问权限控制、调用链跟踪；配置中心支持配置的发布与回滚，以及配置的自动刷新；

系统具有高性能微服务网关，分隔应用边界，建立安全机制，实现动态服务发现与服务调用，集群服务流量控制与管理。

主要功能包含：

• 产品管理

 对产品信息管理，根据产品名称、领域分类等条件进行数据查询、并列表展示产品信息。抽象标准产品和标准子系统的模型，对标准化的抽象模型进行配置化管理。
      具体包括：管理标准子系统的能力、管理产品的物模型、管理产品的通信网关、管理产品的通信配置项和参数配置项。

• 设备管理

对设备信息管理，根据设备名称、所属产品等条件进行数据查询、并列表展示设备信息。提供设备管理功能，通过平台对接入设备进行信息化管理，实现设备状态变化实时感知；提供设备连接通信的能力，通过对设备进行对应的配置即可对设备进行数据采集，命令下发等功能；支持Modbus、MQTT、HTTP和OPC等常见协议对接；提供物模型定义功能，让每个设备采集的数据富有现实物模型的意义；

• 物模型

物模型对是对设备的数字化抽象描述，描述该型号设备是什么，能做什么，能对外提供哪些服务。 物模型将物理空间中的实体设备数字化，在云端构建该实体的数据模型，即将物理空间的实体在云端进行格式化表示。设备模型属于应用协议之上的语法语义层。在物联网平台中，设备模型完成对终端产品形态，产品功能的结构化定义，包括终端设备业务数据的格式和传输规则。

 物模型在业务逻辑属于物联网平台的设备管理模块。用于实现不同设备能够以统一的物模型标准对接应用平台，不同应用之间能够以统一物模型标准进行数据互通。

• 规则引擎

规则引擎是物联网平台的一个重要功能模块，是处理复杂逻辑的引擎，主要对感知层搜集的数据进行处理，实现数据逻辑和上层业务的解耦；物联网平台的基本功能就是对物的管理和对物产生的数据进行处理，数据的处理涉及数据的存储、流向、使用。物联网平台支持自定义规则：

条件：日期、时间、设备的类型、设备的范围、设备的某个属性、设备的某个属性的值；

 逻辑关系：=、==、≥、≤、!=、>、＜；

执行动作：告警、转发、改变属性值、自动化流程执行、场景切换、群组控制；

• 流程引擎

 工作流引擎是指workflow作为应用系统的一部分，并为之提供对各应用系统有决定作用的根据角色、分工和条件的不同决定信息传递路由、内容等级等核心解决方案。工作流引擎包括流程的节点管理、流向管理、流程样例管理等重要功能。

流程引擎除了用于工单、巡查等任务流程，还可以用于顺序启动设备。

• 任务引擎

分布式任务引擎，主要用于定时任务的调度，内置两个任务，一是场景控制，用于定时切换场景，二是记录任务，用于定时记录设备的运行状态。

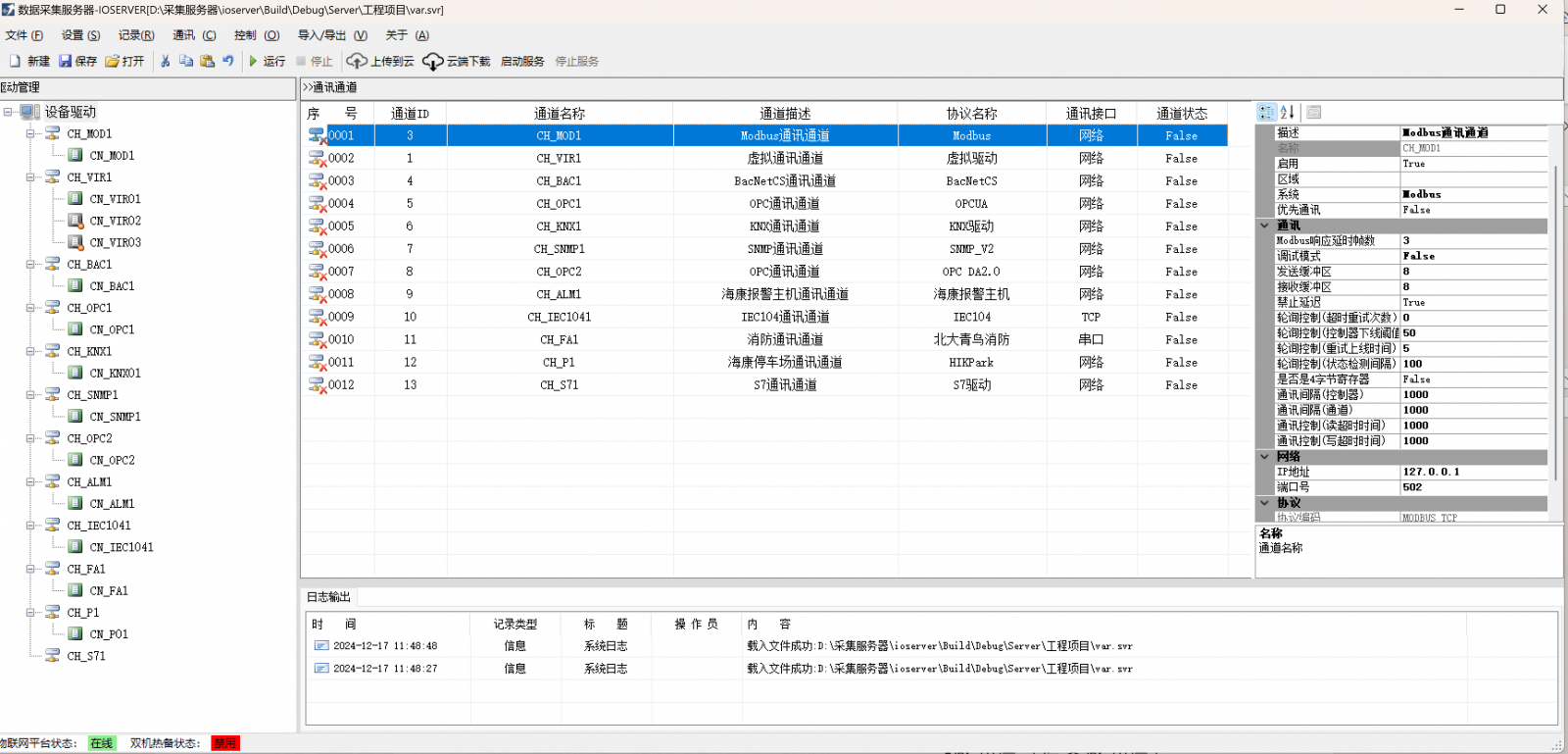

  2）多协议通讯网关（IO采集服务器）

多协议通讯网关（IO采集服务器）是网络连接层的实现，能够将Modbus、BACnet、OPC、SNMP等多种楼宇自动化协议或自定义私有协议转换为MQTT/JSON的标准通讯协议。它支持RS232、RS485、TCP/IP等多种通讯方式，实现智能化设备快速接入云平台，进行双向通信。

主要功能特点如下：

• 通讯管理

 工程管理：新建、打开、保存、另存

通道管理：新建、删除、导入、导出、重命名、启用、禁用

 控制器管理：新建、删除、重命名、启用、禁用

 变量管理：新建、删除、重命名、启用、禁用、复制、粘贴、查找、替换

• 插件管理

       IOSERVER采用插件的方式集成智能化子系统设备的数据，通过加载更多的插件模块来扩展更多的功能服务，插件管理的主要功能是按需导入工程所需的插件，同时可以输入插件的注册码，激活插件，没有激活的插件处于试用模式。

  3）零代码智慧楼宇可视化编辑器

     零代码智慧楼宇可视化编辑器是业务应用层的可视化开发工具，可以为非技术人员提供了一个易于使用的平台，通过图形化界面和拖拽操作简化智能楼宇数据可视化的创建和管理。该编辑器提供丰富的图库和图表库，支持自定义图标和业务属性数据绑定。它还具备交互功能，支持事件监听和预置交互动作。

  产品具有以下功能特点：

•   标准HTML5实现

  采用标准HTML5，不依赖插件，内置 2D图形引擎；支持PC、手机平台浏览应用；可定制化制作 3D 可视化应用。

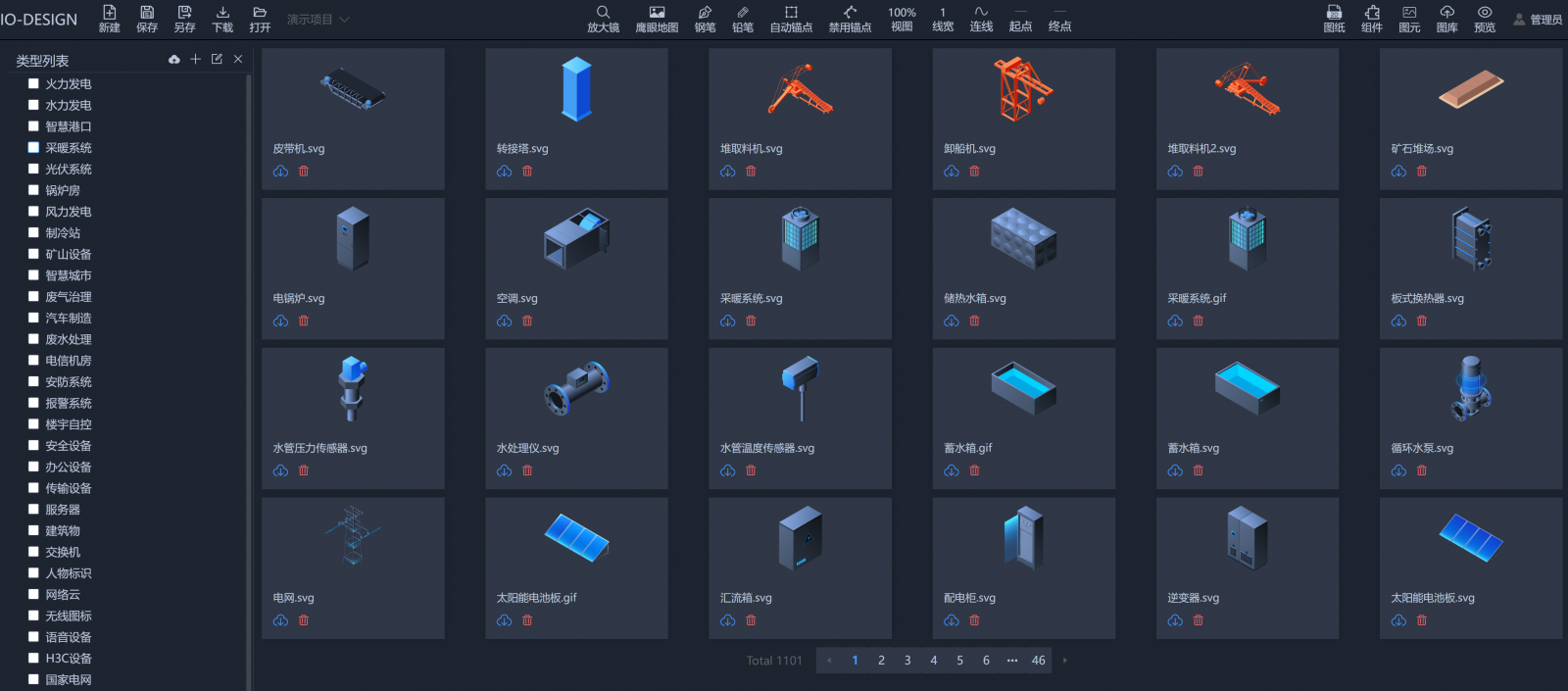

•   完备的图库支持

     提供基础图标库，包括数量框、时钟、仪表盘、扇叶.指⽰灯、开关等。提供基于 Echarts 封装的图表库，支持实时曲线、历史曲线、折线图、柱状图、饼图等。另外还⽀持⼯业、电⽓、电信、建筑等多种⾏业图标库。

• 图形编辑功能

     ⽀持⽤户⾃定义图标，可封装⾃定义业务属性，可在组态画面中重复使用该自定义图元并实现业务属性数据绑定。可以基于基本图标，方便的扩展构建各种复合图标。

• 交互功能

     支持监测型画面的组态，支持基本的交互型功能画面的构建。支持事件监听包括鼠标事件、触摸事件（事件类似包括单击、双击、按下、抬起）。图标中的每个元素支持单独定义交互回调。提供预置的交互动作包括切换画面、弹出画面、打开链接、远程控制、远程调参、闪烁复归、历史回放。

• 数据绑定

     提供数据绑定功能，支持点位实时数据绑定、HTTP 数据绑定、预置数据集绑定，支持通过 javascript 脚本对绑定的数据进行处理。

• 动画编辑

     提供动画编辑功能，通过无需任何脚本和代码即可实现旋转、闪烁、流动、位移、缩放等常见动画效果。支持在图标内部封装动画，一次定义重复使用。
