智能化集中管控平台的架构与功能详解

一、平台概述

智能化集中管控平台集成了安防监控、一卡通管理、楼宇自动化、园区导航和物业管理等多个子系统,实现统一管理和协同工作,从而提升系统的整体效能。作为智能化社区的核心组成部分,该平台需要具备高稳定性、安全性、美观直观的界面、操作简便和良好的可扩展性,同时需预留电商平台接口。

由于园区面积大、区域分散,智能化建设涉及多个系统,为实现统一管理和系统间的互联互通,建立智能化集中管控平台至关重要。通过在园区总控中心和分控中心组建多级服务器架构,能够实现物业中心的统一监控和各区域的独立监控模式。

各区域(分控中心)自治管理时需汇总各系统的数据。智能管理平台通过数据汇总和先进的计算技术,实现各系统间的智能联动应用,最终达到便捷监控和快速事件处理的目标。

二、平台设计

设计原则

用户便捷使用原则
  1. 集中监控所有需要监控的弱电系统,运行管理人员可在分控机房远程操作和监控各机电系统。监控中心设计总指挥座席,通过集成平台管控其他运行集成平台软件或子系统的电脑,实时把握监控运行状态。
  2. 统一平台界面,量身定制,简化操作流程。
  3. 实时监测各子系统关键运行数据,各子系统管理信息一目了然;实现统一管控和联动,视频监控联动,自动弹出远程复核、预案处理等。
  4. 通过信息化应用友好的图形界面,方便地对管理逻辑进行编排。
  5. 通过网络远程访问平台,在多个地点控制各子系统。
园区安全监控原则
  1. 实时显示各子系统的重要报警信息,出现异常情况时,管理人员第一时间获取信息,并通过平台远程排查,了解设备现场情况。
  2. 记录重要设备的运行参数、状态和时间,管理人员可根据经验定制巡检策略,及时发现并处理故障前兆。
  3. 长期记录各子系统的运行数据和报警记录,综合对比,便于定期诊断机电系统。
园区绿色运营原则
  1. 统一管理各子系统,通过预设控制逻辑,使机电系统遵循统一标准,实现自动节能运行。
  2. 提供长期运行数据记录、运行模式编辑修改、设备设定参数调整及自动控制逻辑修改功能,通过数据汇总和分析,发现能耗漏洞,修正控制逻辑,实现进一步节能。

服务器部署

  1. 实现双机热备份功能,备份服务器自动接管故障主机,避免单机故障影响系统运行。
  2. 实现各子系统联动应用服务的堆叠、扩展和负载均衡、故障自动转移,保障系统效率和反应速度。
  3. 支持多级服务器架构,实现上下级数据备份和快速恢复。

负载均衡及双机热备

平台服务器支持双机热备和负载均衡,确保一台服务器掉线时,另一台自动接管,不影响用户使用。一台服务器负载过大时,另一台自动分担。

上下级服务器可实现数据和服务热备,当一级服务器数据丢失时,上级服务器自动复制至该服务器,确保数据恢复,不影响系统正常使用,保证系统可靠性和稳定性。上下级服务器之间的通讯通过私有加密算法,确保系统安全。

三、系统架构

系统结构分为前端子系统接入层、网络传输层和中心服务及应用层。

1、前端子系统接入层

由前端各子系统组成,采用模块化设计,实现模块化应用和管理,灵活扩展。分为底端设备层和接入控制层。

底端设备层

包括门禁设备、通道设备、消费设备、停车场设备、考勤设备、视频监控设备、入侵报警设备、信息显示屏、数据采集设备、协议对接设备、IO设备、现场电气及机电设备等,实现安全防范管理的具体应用和功能。

接入层控制层

包括各种底端设备的接入控制器,如门禁控制器、停车场控制器、设备监控控制器、网络录像机、媒体发布终端等。负责管理底端设备并统一接入系统核心管理平台,采集、存储、传输底端设备产生的信息,实现硬件联动和底端告警功能。接入控制器可脱机运行,确保系统在脱机情况下底端设备层仍能正常工作。

2、网络传输层

由网络交换设备组成,负责网络数据交换和系统设备通讯。

3、中心服务及应用层

由服务器、工作站、存储设备、系统主控设备、解码显示设备和中心媒体应用终端设备组成,负责前端子系统的接入、设备管理、用户管理、授权管理、信息汇总存储分析、报表输出、视频及数据历史调取和报警联动,实现监控中心对各系统运行状态的实时监控和全局掌控。

四、平台功能

综合设备管理

平台收集各子系统底端设备的工作状态,对设备进行统一管理,包括设备掉线、设备故障、设备升级、设备完好率统计、故障时长统计和各类设备告警量统计等。

综合人员管理

系统涉及人员管理,包括门禁出入人员、访客人员、考勤人员、巡更人员和车辆(车主)等的统一管理,以及人员在系统中的权限分配。

综合权限管理

系统涉及操作人员权限管理和人员在各系统应用中的权限管理,如门禁系统人员出入权限、停车场出入权限、访客出入权限和人员操作权限的统一管理和规划。

综合告警管理

系统采集各子系统的告警内容,统一归类显示,实现一个监控指挥中心对各类报警的统一接警和处警。针对不同报警源进行联动,如门禁与视频联动、防盗报警与视频联动、消防与门禁联动、消防与视频联动、机房环境监控、机房设备报警与视频联动、巡更与视频联动等。

指挥调度

监控中心结合GIS电子地图、北斗卫星定位、无线对讲和大屏显示,实现中心远程战力部署和指挥调度。GIS地图上显示战力的具体位置,并可对战力进行远程通话和指挥,实现远程“作战”指挥。

定位跟踪及轨迹分析

监控中心人员通过大屏对定位对象进行实时位置监控、定点跟踪和移动轨迹分析,电子地图闪现移动终端产生的报警,并提示报警信息。监控中心人员获知报警后可对定位点进行语音对讲,询问现场情况,若无回答,立刻指挥附近人员查看,同时调取移动轨迹进行分析,确保安全。

资源共享

监控指挥中心通过平台结合视频会议系统可开展单方和多方视频会议,会议期间可实现信息共享,提高监控指挥中心与下级分控中心、上级总控中心的快速沟通和信息互通能力,同时方便资源共享和远程指挥。

协同通信

监控指挥中心通过平台结合电话短信通信系统可实现电话短信的协同通信,直接拨打特殊号码、外线、内线,自动拨打未接通电话;管理工作站可编辑短信、发送短信和群发短信等。当确认报警后,平台自动联动电话拨打和报警短信自动发送,实现快速报警通知和处置。

一卡通管理

监控指挥中心通过一卡通工作站可实现对出入口门禁、停车场、消费、考勤、登记等进行集中统一管理、设备状态监测、报警监测及联动、出入口图片抓拍、进出情况监控、远程开关门和报表查询及打印。同时,出入口门状态可在监控指挥中心大屏电子地图上显示,报警时自动提示并弹出现场视频和抓拍记录,提示报警警情确认,监控人员确认后自动执行报警联动动作(预案弹出、报警电话自动拨打、报警短信自动发送、二级门自动锁闭等),以便监控人员和保安迅速采取相关措施进行处置。

统一设备监测与管理

通过视频监控物联网综合管理平台可对系统设备进行集中远程管理,包括:

  1. 监测设备的工作状态,如在线、离线、播放、休眠、异常和故障等状态,并进行告警提示,提高设备集中监测能力,快速发现和维修设备异常,确保系统稳定运行。
  2. 统一配置和升级维护设备,如设备分组、设备参数配置、设备升级(设备软/硬件升级、更换)、设备远程控制、设备完好率统计、故障时长统计和各类设备告警联动及统计等,提高设备运维效率,降低设备运维成本。

统一用户及权限管理

视频监控物联网综合管理平台基于用户组的管理和授权方式,可实现对系统管理人员和操作人员的权限进行统一设定及授权。系统对同一用户只授权一次即可对系统进行不同权限操作。人员调动时只需拖入不同权限组即可实现授权,无需再次授权,提高用户管理效率和授权简便性。

视频监控联动

监控人员通过平台结合视频监控系统可实现:实时高清视频桌面浏览及控制、图片抓拍存储及查询、录像查询回放及下载、高清解码上墙轮巡切换及PTZ控制、报警联动视频弹屏复核及图片抓拍、事件关联历史视频及图片查询及回放等高清视频监控应用。

统一信息安全联网发布

监控人员通过平台结合媒体发布系统,采用信息安全加密方式和发布内容审核机制,实现高清视频、图片和文字的联网发布,并可对发布内容进行时间编排、远程画面监控、发布终端远程开关机和发布终端运行状态监测,方便监控人员对信息发布进行联网统一管控,确保信息发布安全性和可靠性。

电子地图

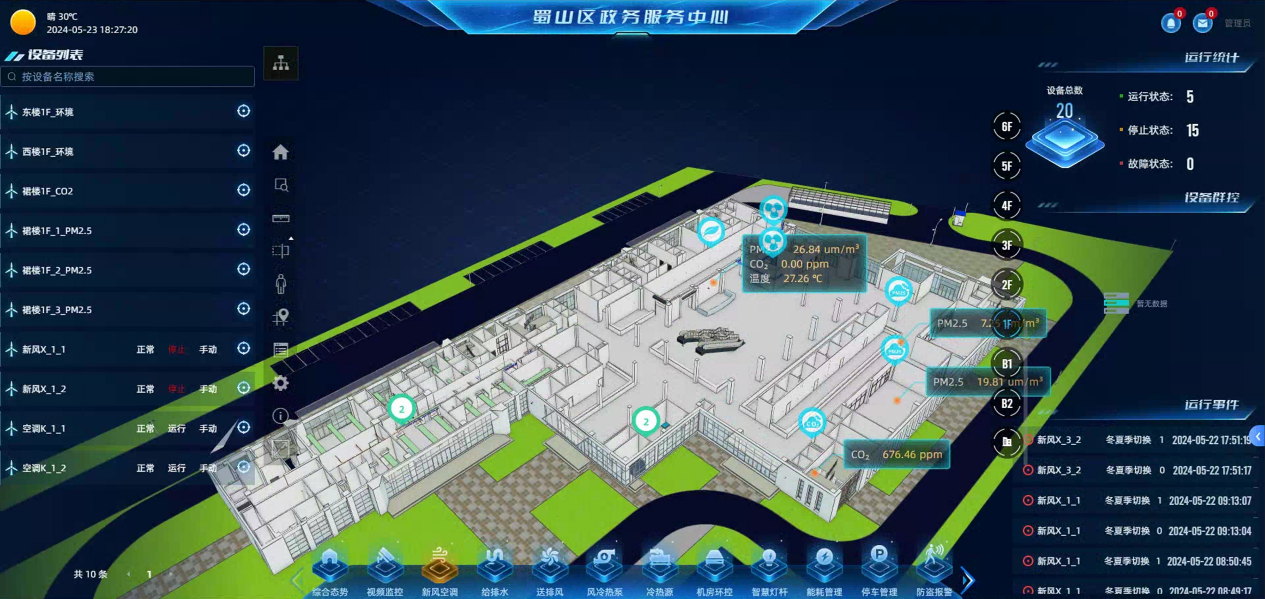

用户通过工作站可实现基于电子地图式中文显示界面操作,电子地图支持矢量电子地图、2D电子地图和3D电子地图,可导入各种平面图,将所有系统设备以图元方式拖到电子地图上进行标注管理,同时电子地图上对应图元实时显示设备状态并输出相关信息,使监控中心能直观地进行统一远程监看和控制,提高工作效率。电子地图人机界面友好,所见即所得,大大提高系统管控能力。电子地图具备报警联动功能,底端报警时,电子地图闪现报警点并弹出现场视频,使中心管理人员能快速赶往现场处理。

数据采集监测及统计分析

监控指挥中心管理人员通过平台结合数据采集与监控系统,可实现对所有采集的数据进行统一汇总和存储、统计分析、大屏实时更新显示、阀值告警管理和报表查询等应用。报表查询可生成柱状图、饼状图和曲线图,方便监控人员进行分析和决策。

综合信息大屏显示和控制

用户通过工作站可对大屏进行多屏拼接控制、分屏显示应用、单屏显示控制、视频解码轮巡切换及PTZ控制等管理应用,实现监控中心资源(视频、图片、地图、数据等)实时直观统一集中显示,方便系统管理,提高管理工作效率和系统应用价值。

报警联动管理

智能化物联网综合管理平台可对告警进行多种自定义告警联动设置和预案设置,设备异常告警或紧急报警时,系统联动电子地图闪现报警点并弹出现场地图和视频进行复核,同时声音响播报警信息并伴随预案提示,使监控人员能快速响应确认。警情确认后系统可自动拨打相关电话、发送相关短信至相关负责人,使人员能快速赶往现场处理。

全网时钟同步管理

监控中心人员通过平台可实现对全网各设备时钟进行校时同步,确保信息的实时性、准确性、查询快速和精准、报警联动时间同步、图片抓拍和事件时间同步,体现联动价值,避免时钟错乱,影响系统运行。系统支持手动校时和自动校时,确保全网设备及平台系统时钟同步。

远程可视化巡逻

监控中心通过管理平台实现远程可视化安全巡逻,如对前段摄像机点位进行分组和分组浏览布局保存,并可设置布局预案,设置完成后可定义成报警弹出预案布局和轮巡时执行布局,实现方便快速对固定监控点进行可视化巡逻,无需人工到现场巡逻,降低人员工作量,节省人力,提高监控效率和安全防范能力。

日志查询及表报打印

用户通过工作站可对日志和相关表报进行查询及打印。日志查询和打印包括设备时间、操作员名称、属性、操作记录、系统启动关闭记录等;报表查询和打印包括报警记录报表、一卡通(门禁、停车场、考勤、消费等)报表、数据采集监测报表等,并生成柱状图、饼状图和曲线图,为管理者决策提供可靠详细的数据依据和直观的图表展现,方便领导查看和责任追究,加强监管力度。

自定义告警

智能化集成管控平台在数据共享条件下建立良好联动机制,实现对告警条件和告警联动动作的自定义编辑,管理人员可根据实际情况,对告警信息进行自定义编辑,针对实际应用自定义告警名称、告警阀值、告警联动方式和告警通知方式等。

五、平台管理应用

园区一卡通集中管控

监控中心人员可对园区门禁、停车场、电梯控制、通道、考勤、消费、巡更等系统进行一人一卡、一卡一库和统一一次性中心发卡授权的集中管控,无须各系统再次发卡授权,实现真正一卡通应用,提高园区进出人员及车辆管理工作效率和服务水平,降低系统运维和人力成本,在保证园区进出安全同时方便园区人员日常工作、学习和生活,提供良好便捷舒适的环境。

园区综合安防集中管控

监控中心人员可对园区安防视频监控、入侵报警、周界、访客、紧急报警等安防系统进行集中统一管控和报警联动应用,报警时联动视频弹屏复核、图片抓拍、预案提示、语音播报、报警电话自动拨打、短信自动发送,实现报警及时通知相关人员,便相关人员快速采取相应措施进行处置,遏制或降低损失,保证园区生命财产安全。

园区媒体信息发布管控

监控人员通过平台媒体发布工作站,可对智能园区的媒体信息发布进行联网安全统一管控,实现高清视频、图片、文字等媒体信息编辑、审核、编排发布和紧急插播,同时发布人员可通过工作站远程监控前端播放内容和设备运行状态,并可远程控制播放终端,提高媒体信息发布的及时性、准确性和快捷性,杜绝非法发布和发布不相关内容,降低维护和人力成本,提高园区广告投放收入。

园区建筑动力环境集中监控

监控中心人员可通过直观2D电子地图、组态图和3D电子地图分类对园区低压配电设备、园区直流配电设备、园区消防设备、园区空调及排风设备、园区机房环境监控设备、发电机、UPS主机及电源等智能园区建筑设备及系统运行状态、故障告警、阀值告警、掉线告警等进行集中显示、可视化管控和告警联动(告警可根据园区物业管理要求自定义安全级别、联动策略、自动报警电话拨打及排班通知等),实时检测园区建筑设备运行,设备异常及时告警联动通知相关人员及时修复,提高园区建设设备突发事件的应急处置能力,保证园区建筑设备稳定可靠运行,降低园区系统及设备运维和人力成本。

园区能耗集中管控

监控中心人员可通过2D电子地图对智能园区各楼层水、电、气和园区外围景观水、电等能源进行直观集中监测、可视化统一管控、数字化报表查询和阀值告警联动(告警可根据园区物业管理要求自定义安全级别、联动策略、自动报警电话拨打及排班通知等),提高园区能源管理工作效率,降低园区能耗,节省能耗成本,实现节能减排并符合国家相关标准。

六、与其他平台对接

社区智能化集成平台通过软件接口与社区销售平台、社区服务平台、社区电商平台对接,实现平台与平台之间的数据交互,并根据用户使用进行平台客户端应用界面定制开发,满足社区信息化、智能化管理应用和信息联动。

接口方式

  1. 优先选用智能化平台提供商自带其他子系统软件及设备,或已集成的子系统软件及设备,节省集成费用,保证集成兼容性和可靠性。
  2. 国际标准OPC接口对接,采用以太网方式(TCP/IP协议)通过OPC接口与各子系统上位机通讯,获得子系统数据:设备工作状态、报警信息等。
  3. 定制私有接口,根据项目需求,平台厂家与子系统厂家协商定义私有接口,进行私有接口对接,实现各子系统数据对接及交互。
  4. SDK对接,通过各子系统厂商底层硬件RS-232/485/422串口协议,通过提供的二次开发包(SDK)进行协议联调接入,获得子系统各监控点数据:设备工作状态、报警信息等。
  5. API接口对接,通过子系统设备厂家提供的子系统软件API接口,通过以太网方式(TCP/IP协议)的协议对接,实现各子系统数据对接及交互。

通过以上设计和功能实现,智能化集中管控平台可以高效、稳定、安全地对园区内各子系统进行统一管理和监控,实现智能化社区的高效运营与管理。
