1. 2.5D地图概述
1.1. 概述
在智能建筑管理系统(IBMS)中,2.5D电子地图是一个结合了二维地图的简洁性和三维地图的视觉效果的特殊地图形式。2.5D地图通过将建筑的三维数据模型以特定的高度、视角和光照效果呈现出来,生成一种介于二维和平面三维之间的地图展示方式。它在保留三维地图表现力和视觉效果的同时,又具备数据量小、加载速度快的优点,因此被广泛应用于智能建筑的管理和监控。
1.2. 2.5D地图概念和特点
2.5D维地图就是根据建筑的数据,以及真三维模型在一定高度、视角和灯光效果,按照轴侧投影的方式生成的地图。2.5D地图在最近几年得到了飞速的发展,如百度、搜狗等地图网站的兴起让更多的用户感觉到了真三维地图带来的震撼。
什么是2.5D地图呢?就是根据建筑的数据,以及真三维模型在一定高度、视角和灯光效果,按照轴侧投影的方式生成的地图。2.5D数字地图既具有三维数字地图表现力丰富的、视觉效果好,又具备数据量小、现实速度快的优点,需要的网络环境、软硬件要求较低,满足了在远程访问下对三维地图的快速浏览访问,在传统二维地图和真三维地图很好地起到一个承上启下的作用,同时,利用三维模型制作成下游产品的2.5维数字地图,具有准确的坐标信息,还可以制作成东、南、西、北多个角度,相对意义上的三维,因此得到了许多用户的推崇。而且如果要求不高2.5维地图的制作方式可以采用可视角内进行贴面,其它不再处理的方面,这大大降低了地图的建设成本,节省大量的财力和人力,同时数据更新效率也可以大大提高。
2. 关键技术及实现
2.1. 制作流程
2.5D数字地图制作的基本流程:制作基本思路,对基础数据进行原始资料收集和现场采集测绘。将整个场景按x、y两个方向,利用专业空间建模软件,分割渲染成若干张分辨率固定的栅格地图图片,最后基于专业软件进行拼合并做后期。主要分为6个阶段:
(1)数据准备。基础数据主要是镇海三维仿真规划模型成果,该三维模型采用当今国际流行多边形建模技术,保证还原建筑真实形状。在制作模型的时候,根据采集照片对建筑物结构进行分析,对每一栋建筑进行细致的贴图,建筑外墙、窗体、装饰物的材质来自采集的照片或者精选的素材库,尽量还原建筑的真实外观。制作好建筑后,按照地形图上建筑的位置对制作好的建筑进行摆放,减少建筑与建筑之间、建筑与地表之间的位置误差。
(2)框架数据搭建。由于已有的三维模型数据为全模,数据量巨大,因此不能将大面积的模型合并在一起渲染。首先以路网模型作为整个场景的框架,然后将需要渲染的规划管理单元建筑模型和场地模型分别合并进路网场景中,如果某个规划控制管理单元数据过多,还要可以将其再拆分。
(3)场景设置。场景设置主要包括摄像机假设和渲染器设置,摄像机主要作用有让其按照固定的路径以一定的高度和角度运动自动运动。先将摄像机向左和向下分别旋转后再将其绑定在一条有夹角的直线路径上。这时摄像机可以沿该路径自动运行,同时也能满足轴侧无透视变形的地图渲染要求。由于在三维软件中,里面的光的热能传递却不是很明显,所以在渲染的时候,为了实现真实的场景效果,就要在渲染器中指定全局光照,为了使2.5维数字地图有良好的层次感和丰富的色彩,必须采用能够渲染全局光的渲染器。选用一定的渲染模式,能够在增强立体层次的时候既不刺眼,大大提高地图表现效果。
(4)图片输出。景搭建好后就可以渲染输出了。
(5)图片拼合。最后按照渲染的顺序将图片进行总拼。
(6)图面整饰。按照现场照片来进行环境的布局,对背景影像dom数据进行扭曲变形等处理;对道路、河流等实体矢量数据进行文字标注;对照照片布置绿化、草地、树木,在保证在真实的情况下对环境做美化处理,增强地图的可读性,并附上坐标信息。
2.2. 地图功能模块
配合南京古河自研的2.5D组态监控引擎,2.5D地图可以实现以下功能:
用鼠标点击地图中的任意部分,或按住鼠标左键拉出一个矩形框,即可获得指定区域缩小后的地图。
对地图进行无级缩小,随着地图的缩小,地图上显示的信息将会减少以达到最好的显示效果。
显示电子地图全貌。可以让用户方便的回到地图的初始状态。
移动地图,将地图视野以外的地图移动到视野内。可按住鼠标左键任意拖动地图,使之达到理想位置。
(2.5D室外图)

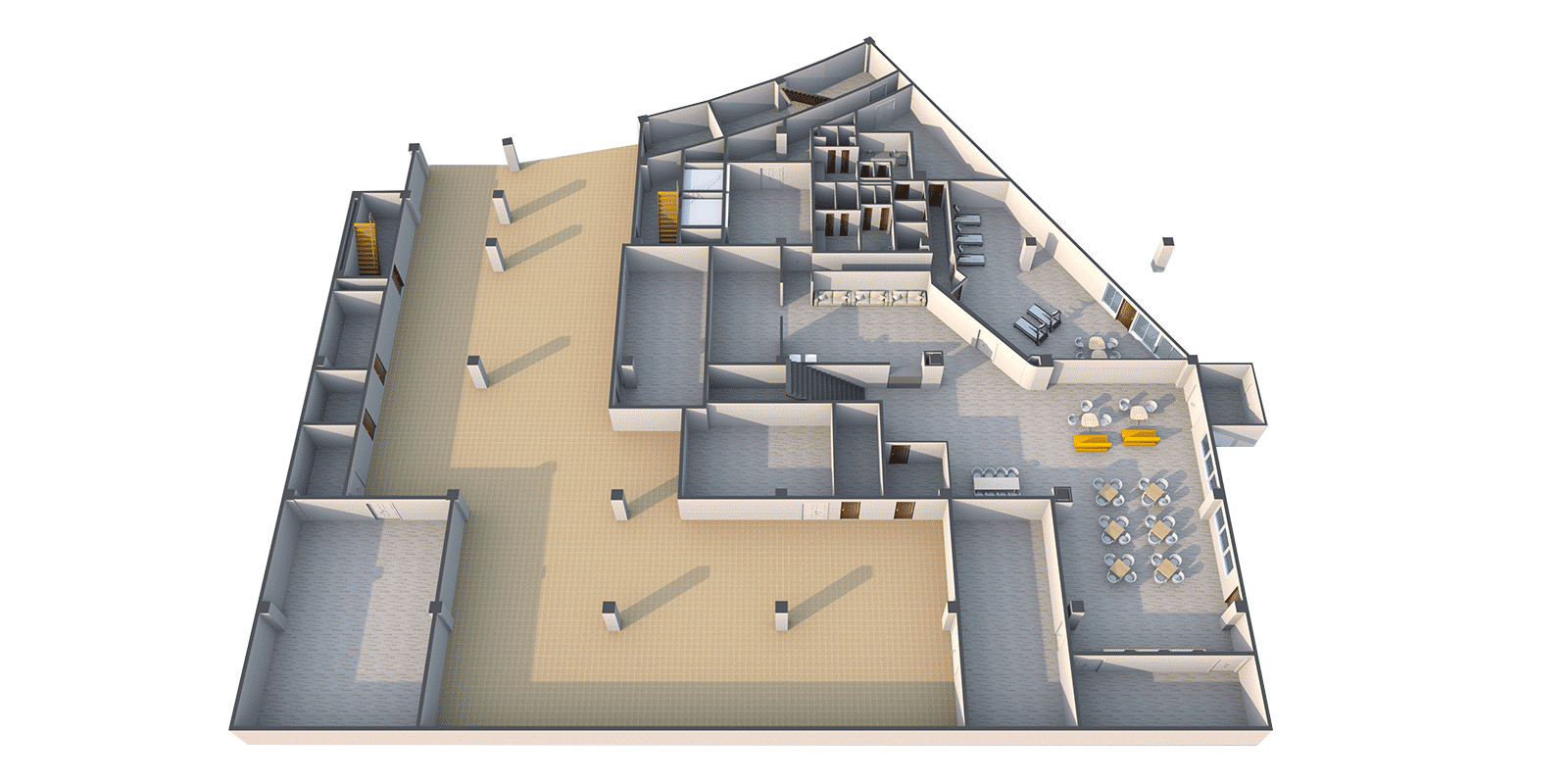

(2.5D室内图)
3. 应用举例
3.1. 楼宇分布定位
在地图上以撒点标注的方式显示楼宇内设备的分布情况,点击某个事物可以在地图上快速定位高亮显示,点击地图上的标记可以查看其详细属性信息。
主要功能点有:
3.2. 点位标注
地图标注能够将三维地图上的信息点以显示名称或其他信息的方式展示,使用户可以直观的查看到相关的信息点和建筑物等信息,这将大大方便用户快速找到标志性建筑。
