在集成楼宇管理系统（IBMS）中，高效的可视化界面对于实现建筑管理的智能化与自动化至关重要。电子地图作为IBMS的核心可视化工具，通过提供直观的图形界面，极大地提升了系统的操作效率和用户体验。本文将探讨电子地图在IBMS系统中的设计特点及操作流程，并分析其在建筑管理中的应用优势。

1. 电子地图的设计特点

电子地图的操作界面在IBMS中分为两个主要部分：项目总图和楼层平面图。

项目总图操作界面：这一界面以鸟瞰图图片文件作为底图，展示了建筑的总体布局。包括基本的建筑和设备概况，以及便于导航和功能选择的标题栏、工具栏、楼层选择栏和图例说明栏。这种设计使得用户能够一目了然地把握整个建筑的结构和主要功能区域。

楼层平面操作界面：基于CAD文件制作的平面图，通过简单而清晰的图形展示各个楼层的详细布局。不同功能的区域如走廊、电梯厅、楼梯间、卫生间、会议室以及各类设备房（包括空调房、强电间、弱电间等）都通过5到8种颜色进行区分。这种颜色编码不仅帮助用户快速识别各个区域，还通过颜色的深浅来反映区域的面积大小，提供更多的空间感知信息。

2、IBMS中常用的电子地图分类

电子地图可以分为2D、2.5D和3D三种主要类型，各具特色，适用于不同的管理和操作需求。

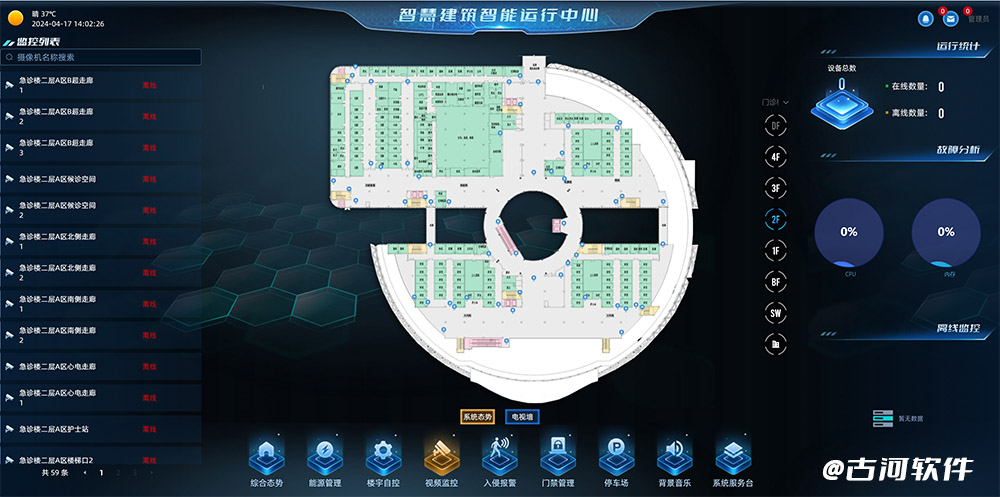

1）2D电子地图

2D电子地图提供平面的视图，它是最基础也是最常用的地图形式。这类地图以图纸或CAD文件为基础，展示楼层布局、设备位置和关键通道等信息。2D地图的主要优势在于其简洁性和直观性，用户可以迅速获取和理解建筑的基本布局和相对位置。它适用于日常的楼宇管理、设施维护调度和紧急情况下的快速导航。

（2D电子地图）

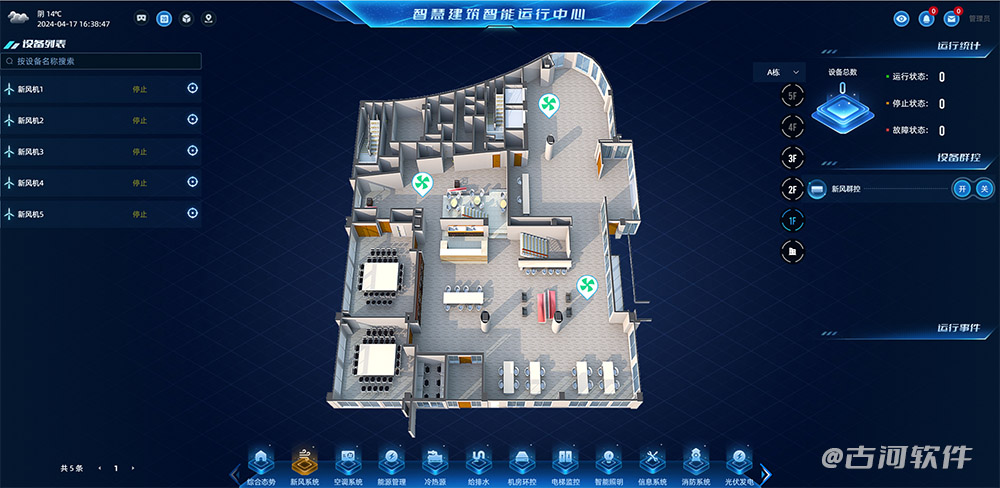

2）2.5D电子地图

2.5D电子地图是介于2D和3D之间的一种视图，2.5维地图就是根据建筑的数据，以及真三维模型在一定高度、视角和灯光效果，按照轴侧投影的方式生成的地图。2.5维数字地图既具有三维数字地图表现力丰富的、视觉效果好，又具备数据量小、现实速度快的优点，需要的网络环境、软硬件要求较低，满足了在远程访问下对三维地图的快速浏览访问，在传统二维地图和真三维地图很好地起到一个承上启下的作用，同时，利用三维模型制作成下游产品的2.5维数字地图，具有准确的坐标信息，还可以制作成东、南、西、北多个角度，相对意义上的三维，因此得到了许多用户的推崇。

（2.5D电子地图）

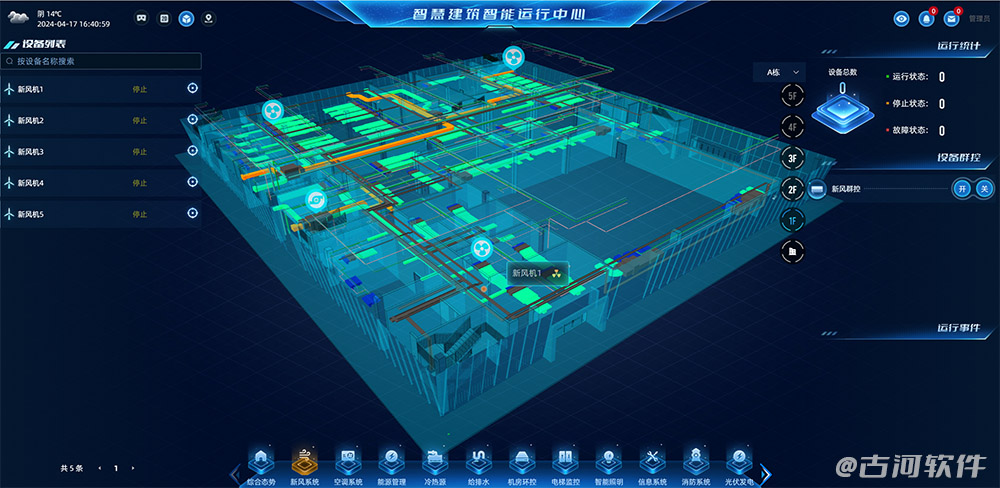

3）3D电子地图

3D电子地图提供完整的三维视图，3D电子地图支持缩放、平移、破切、漫游等操作，使用户能够从各个角度查看建筑的内部和外部结构。这种地图通过精确的模型和高级渲染技术，展示详细的建筑特征和设备配置。3D地图非常适用于高度复杂的建筑分析，包括空间规划、安全评估和疏散模拟。此外，3D地图在提升用户体验和参与感方面具有无可比拟的优势，尤其在需要深入分析或演示建筑项目时更显其价值。

（3D电子地图）

 3. 电子地图的操作流程

电子地图的操作设计高度简化，分为“三步到位”的快速操作流程：

第一步：用户在项目总图操作界面通过鼠标左键点击选择楼层，即可进入相应的楼层平面图。

第二步：在楼层平面操作界面中，用户可以通过颜色编码迅速定位到所需的设备或区域。

第三步：一旦找到目标设备，用户可以查看该设备的所有重要信息，并进行必要的操作，例如调整设置或执行维护任务。

 4. 电子地图的应用优势

电子地图在IBMS中的应用不仅提升了操作的便利性，还带来了以下显著的管理优势：

效率提升：

快速的导航和简便的操作步骤显著减少了管理时间和提高了响应速度，尤其是在紧急情况下。

增强的用户体验：

直观的图形界面和明确的功能区分使得新用户易于学习和使用系统，减少了误操作和提高了操作的准确性。

实时信息管理：

与IBMS系统中的监控和控制设备实时链接，确保了管理决策的及时性和准确性。

结论

电子地图作为IBMS系统的一个核心组成部分，其高度的可视化和易操作性是实现现代建筑智能管理的关键。通过不断优化电子地图的功能和用户界面，IBMS的未来发展将更加专注于提升自动化水平和用户交互体验，为建筑管理领域带来革命性的改进。
