数字医院BIM运维管理系统建设案例分享


一 项目简介:
       成都市第五人民医院始建于1938年,医疗服务辐射成都西部区域10余个市县,覆盖人口约500万,牵头成立城西医疗联合体,成员单位达104家,是一所历史悠久、文化底蕴丰厚,以微创技术和老年病综合治疗为特色的集医疗、教学、科研、预防、保健、康复、急救于一体的国家三级甲等综合性医院。
  2016年3月6日,由成都城投集团作为代理业主负责建设的成都市第五人民医院门急诊、住院综合楼项目顺利开工。该项目位于成都市温江区,地上23层,地下3层,总建筑面积8.98万平方米,设置床位800张,总投资5.16亿元, 被列为成都市、温江区政府重大投资项目与民生项目。成都市第五人民医院门急诊、住院综合楼项目建成投入后,将进一步满足成都西部区域人民群众日益增长的医疗服务需求,缓解成都西部乃至成都市人民群众看病就医问题,促进成都市卫生事业的发展。


二 概念
   BIM:(Building Information Modeling)技术是一种应用于工程设计、建造、管理的数据化工具,通过对建筑的数据化、信息化模型整合,在项目策划、运行和维护的全生命周期过程中进行共享和传递,使工程技术人员对各种建筑信息作出正确理解和高效应对,为设计团队以及包括建筑、运营单位在内的各方建设主体提供协同工作的基础,在提高生产效率、节约成本和缩短工期方面发挥重要作用。
  物联网:( IoT ,Internet of things )即“万物相连的互联网”,是互联网基础上的延伸和扩展的网络,将各种信息传感设备与互联网结合起来而形成的一个巨大网络,实现在任何时间、任何地点,人、机、物的互联互通。
  BIM +物联网:BIM技术发挥上层信息集成、交互、展示和管理的作用,而物联网技术则承担底层信息感知、采集、传递、监控的功能。BIM是物联网应用的基础数据,也是物联网的核心和灵魂,二者相结合,进而实现智能建筑向智慧建筑的进化。
三 现状
  目前大部分大型医院都具有结构复杂、功能多样的建筑,医院建筑内的诊疗体系造成建筑物承载着巨量的人流、物流、信息流,且医院的建筑信息化程度较低,水电、暖通、安防、消防等各专业隔离开展维护工作,负责各项管理的科室各自为政,各类设施数据、参数、资料等信息分散在各处,既不直观也容易造成损毁,很多维护工作都依靠员工经验进行,缺乏统一、直观的运营维护方式,效率低下、重复作业、浪费严重。
四 优势
  BIM模型可以继承建筑全生命周期内所有的结构、设施、设备甚至人员等与建筑相关的全部信息,同时可以将BIM模型与楼控、安防、消防、物业等功能模块结合,提供相对应的全数字化、智能化的建筑设施监管体系;
  通过数据读取设备读取各类数据汇总到统一的BIM管理平台,形成实时数据、历史数据筒体管理、统一分析,作为数据分析的底层基础。
  BIM运维模型优秀的3D空间展示能力、系统平台的高度集成化、全面的信息记录可为医院高层管理者提供医疗空间的直观信息,为医院总体布局的优化和调整提供快速的决策平台,从而实现基于BIM的智慧管理系统。在此系统的基础上,BIM运维模型优良的能耗控制、精细的维保管理、高效的运维响应可以使医院建筑达到更好的社会效益和更低的运营成本。
五 应用
  鉴于BIM力的信息支撑,成都古河云科技有限公司将BIM及物联网技术创新应用于建筑物全生命周期运维阶段的管理之中,BIM不再仅仅是建筑信息模型,而是建筑信息管理:Biulding Information Management。
  基于Biulding Information Management,将楼宇自控系统、安防系统、医疗系统、能源管理系统、火灾报警系统、资产管理系统等整合在统一平台,实现建筑物的智慧管理。在实施过程中还应用到了BIM模型轻量化、组态技术、BIM+GIS、多协议物联网网关、二维码等相关技术。

六 系统功能
       基于BIM的智慧医疗管理平台由多专业BIM模型、建筑设施信息数据库、楼控系统、医疗系统和物业管理系统等模块组成,所有模块都基于BIM立体模型界面展示和使用,包含的重要功能如下:
    1 、驾驶舱

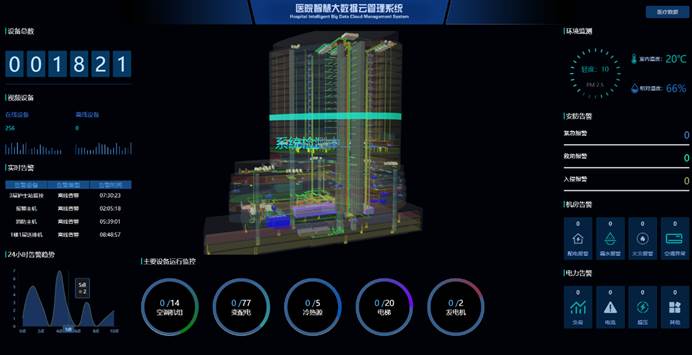

  平台运维驾驶舱是整个运维系统的心脏,包括各项业务核心指标数据,各专业系统的业务统计报表,可形象、直观、具体的以详尽指标体系反应设备的运行状态,便于平台管理人员进行管理。具体内容包括:(1)设备运行状态总览.(2)故障设备实时告警.(3)大型设备运行状态实时监测.(4)地下室环境监测.(5)安防告警.(6)数据机房实时监控.(7)电力监测等。

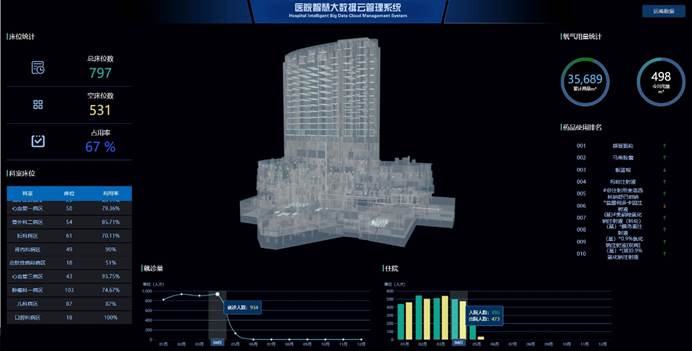

  医疗数据驾驶舱是整个医疗系统的归纳,将院方HIS系统数据集成、整合到BIM模型平台中,直观、便捷的了解医院实时诊疗情况、出入院信息、住院病院详情等,并能快捷的查询历史数据。具体内容包括:(1)住院病床统计(2)各科室病床使用率(3)氧气用量统计(4)药品使用情况(5)就诊量展示(6)出入院数据统计等。

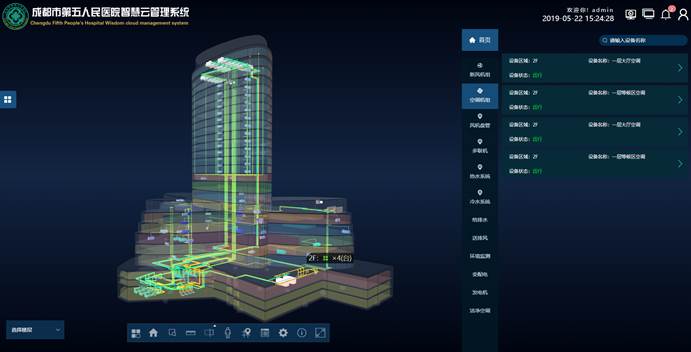

       2 、楼宇自控:通过平台统一对建筑物内的设备进行综合监控,实现建筑物内空调、给排水、电力、环境监测、照明设备等设备运行状态的实时监控和预警。并通过后台绑定BIM模型设备,制定设备管理台账,实现设备准确定位、详情查询、状态监控、维保计划定制、漫游巡检等功能,大大提高维护效率,降低维护成本。

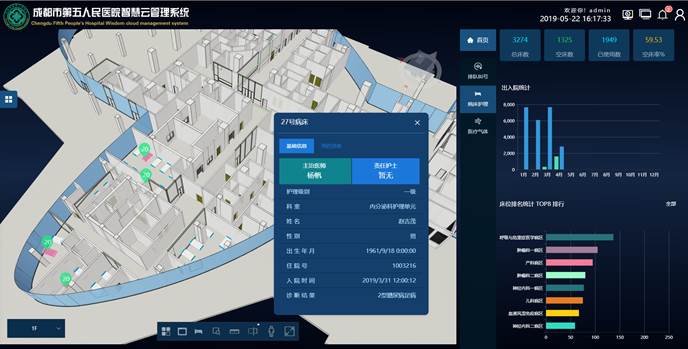

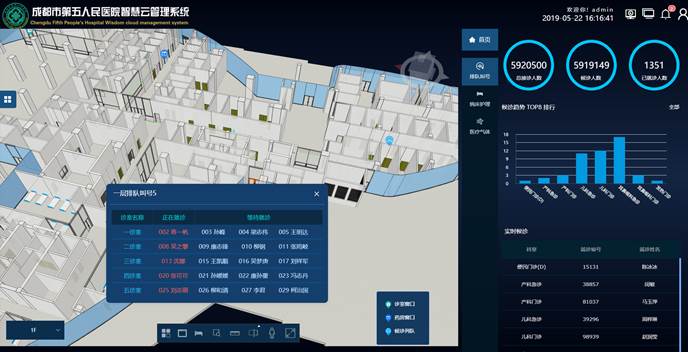

        3、智慧医疗:将BIM模型与HIS数据对接,在模型空间内精确查询各诊室接诊和候诊人数、各科室住院人员详细信息、药品使用情况和出入院数据对比以及医用气体的用量,流量、压力的实时监测数据等。通过对各类医疗数据的收集、存储、分析,作为院方工作流程安排的依据,对相应科室进行调整,以打造优质、绿色的医疗环境。

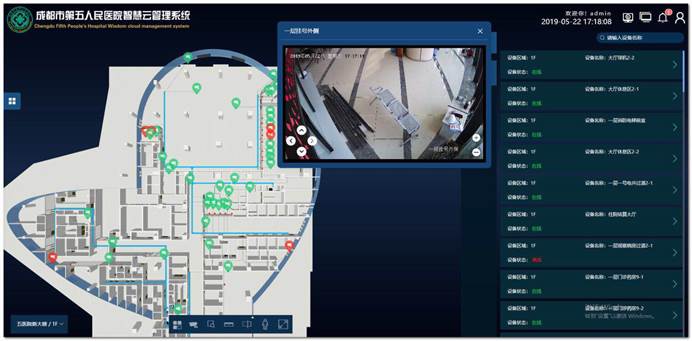

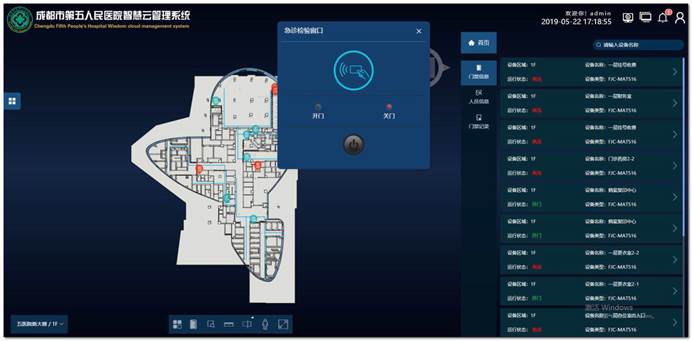

       4、安防系统:通过BIM设备模型与现场数据绑定,在平台中远程查看各个监控设备的运行状态和实时视频,并支持多路视屏同事查看;对门禁系统点位进行统一集中监控,实时显示门禁状态,记录刷卡信息,用于后期查询;通过BIM模型的空间信息,准确定位每一个紧急报警按钮位置,以便收到报警信息后第一时间定位到报警地点,并与周边监控、门禁等系统相关联,达到报警联动的功能。

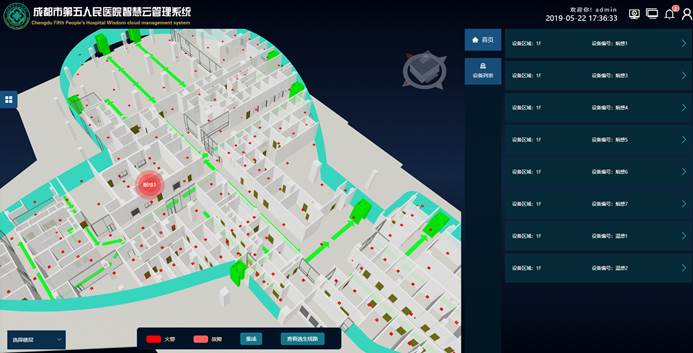

        5、火灾报警:通过BIM模型与火灾感应设备数据绑定,准确定位报警点的空间位置,将报警信息第一时间传达到平台,利用BIM模型的立体直观特点制定应急预案指挥人员疏散或灭火通道,也可提供被困人员位置信息和最佳逃生路径,减少灾害造成的人员和财务损失。报警联动功能同样适用于火灾报警模块。

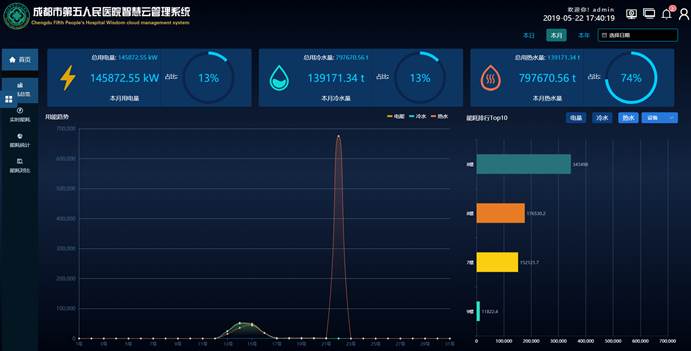

       6、能源管理:医院建筑是能耗大户,通过各类传感器、只能仪表采集到的能耗数据可以接入BIM模型,实现能源动态监测,记录的历史数据可以作为能耗分析对比的基础,对异常能耗进行调整优化。

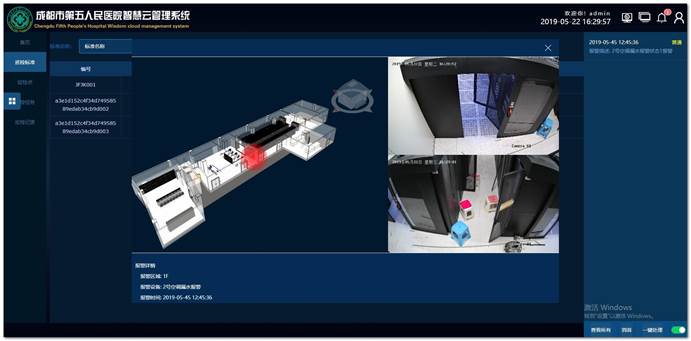

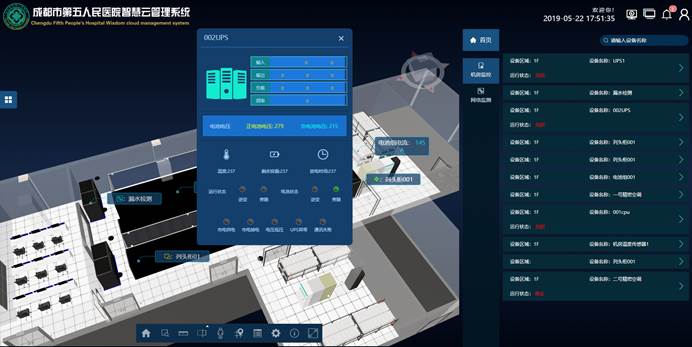

       7 、IT运维:BIM可视化机房界面,直观的查看机房内设备分布,实时监测机房内电力、空调、环境、消防等各专业设备状态。发生异常情况时可及时的发出报警信息,报警信息可以短信的形式推送给相关人员,便于及时解决异常情况。

七 难点
      1、基于BIM的运维系统代表一种新的建筑营造和管理模式,初始实施需攻克的技术难点较多,经济成本拖入较高,行业中可借鉴的经验不多,需不断的摸索和总结。
      2、本项目BIM运维模型为施工后期创建,设计阶段和施工阶段未使用BIM技术,造成前期信息不足,后期收集数据信息较为困难。
      3、 BIM运维方式对建筑物而言是一种全新的支撑保障技术,认知跨度大,需要一个较长的适应过程。
    4、 实施BIM运维需要后勤保障部门的组织做出相应的变革,负责运维的人员信息化技能提高也需要一个过程。

八 总结
       BIM是建筑领域的信息化革命,它改变了建筑行业的生产和管理方式。随着医院等建筑物的建筑功能多样化、现代化,建设和运营管理技术要求不断提升,全数字化的设计、施工和运维管理都需要借助BIM实现,而运维阶段是整个建筑生命周期最长、最重要的阶段,借助IT领域新技术的迅猛发展,基于BIM的运维管理系统可以在各类建筑物的管理中发挥更大的作用。
